| 規格 / 型式 | RGV-170 | RGV-250 | RGV-320 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 盤面直徑 | mm | ∅170 | ∅250 | ∅320 | |||||
| 盤面基準孔徑 | mm | ∅90H7 | ∅120H7 | ||||||
| 中心高度（立式使用） | mm | 135 | 185 | 210 | |||||
| 底部到盤面高度（臥式使用） | mm | 195 | 215 | 235 | |||||
| 盤面T型槽寬 | mm | 12H7 | 12H7 | 14H8 | |||||
| 基準導槽寬 | mm | 14H7 | 18H7 | 18H7 | |||||
| 最小設定單位 | 度 | 0.001 | 0.001 | 0.001 | |||||
| 最高轉速 | rpm | 83 | 50 | 50 | |||||
| 總減速比 | 1/36 | 1/60 | 1/60 | ||||||
| 分割定位精度 | arc. sec | 18 | 16 | 16 | |||||
| 重覆定位精度 | arc. sec | 4 | 4 | 4 | |||||
| 使用馬達 | Fanuc | αif | αif4/5000 | αif8/3000 | αif12/3000 | ||||
| βis | βis8/3000 | βis12/3000 | βis22/3000 | ||||||
| Mitsubishi | HG104S | HG154S | HG204S | ||||||
| SIEMENS | 1FK7060 | 1FK7063 | 1FK7083 | ||||||
| YASKAWA | SGM7G-09 | SGM7G-13A | SGM7G-30A | ||||||
| 鎖緊動力源 | 空壓/油壓 | 氣壓/油壓 | 油壓 | 油壓 | |||||
| 空壓/油壓鎖緊壓力 | kg/cm2 | 35 | 35 | 35 | |||||
| 空壓/油壓鎖緊扭矩 | kg。m | 60 | 90 | 230 | |||||
| 總重量 | kg | 60 | 120 | 140 | |||||

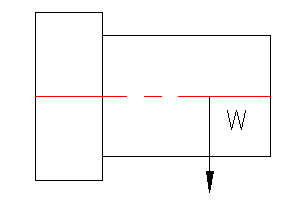

| 最大容許荷重 | 立式 |  |
kg | 90 | 160 | 190 | |||
| 立式使用尾座 |  |
kg | 180 | 310 | 380 | ||||

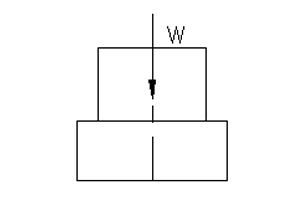

| 臥式 |  |
kg | 180 | 310 | 380 | ||||
| 最大容許切削推力 (油壓鎖緊狀態) |
容許軸向負荷 |  |
Kgf | 1250 | 3600 | 4800 | |||
| 最大輸出扭矩 |  (FxL) |
Kg.m | 60 | 90 | 230 | ||||

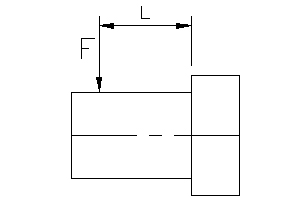

| 容許彎曲扭矩 |  (FxL) |
Kg.m | 45 | 150 | 300 | ||||
| 最大容許轉動慣量 |  (GD2/4) |
Kg.m2 | 0.6 | 2 | 4.5 | ||||
